Снегоуборочные машины своими руками. Идеи для мастеров

Несмотря на разговоры о глобальном потеплении, снега меньше не становится, поэтому идея сделать снегоуборщик своими руками по-прежнему актуальна. К тому же, цены на снегоуборочные машины с текущим курсом валюты стали гораздо выше, а расчищать снег лопатой – занятие довольно утомительное.

Учитывая, что принцип работы снегоочистителя довольно прост (вращение от вала двигателя передается на шнек, а он лопастями измельчает снег и отбрасывает в сторону), многие умельцы приходят к мысли сделать снегоуборочную машину своими руками. Тем более, что по деньгам это может выйти дешевле, чем покупка заводской модели.

Мы тоже решили, почему бы и нет? Особенно, если вас есть необходимый инструмент и хорошие слесарные навыки. В данной статье мы рассмотрим идеи по самостоятельному изготовлению снегоуборочной техники.

С чего начать?

Приступая к работе над самодельным снегоуборщиком, в первую очередь, нужно определиться с силовым агрегатом для него. Мы выбрали три наиболее подходящих варианта: бензиновый двигатель от бензопилы, готовый вариант - мотоблок, и электрический двигатель.

Также следует учесть, что существует несколько типов снегоочистителей: шнековый, роторный или двухступенчатый.

Важный момент: количество оборотов двигателя не должно превышать 1500 об/мин. Для двухступенчатого снегоочистителя потребуется редуктор.

Ниже в статье описаны несколько вариантов конструкций самодельных снегоуборочных машин, которые должны помочь вам в создании своего чуда техники.

Снегоуборщик из бензопилы

Собирая самодельный снегоуборщик самостоятельно, практически все детали и запчасти вы можете снять со старой техники или приобрести в автомагазине. А в качестве привода взять движок от бензопилы. Главное — не делайте шнек очень большим, поскольку мощность бензопилы не слишком велика.

Чтобы сделать снегоуборщик из бензопилы своими руками, вам потребуется некоторый набор материалов и запчастей, а также инструменты.

Материалы и запчасти:

• бензиновый двигатель от бензопилы;
• бензобак;
• цепь и звездочки для цепной передачи (например, от старого мотоцикла);
• стальные/дюралевые листы;
• фанера;
• металлический уголок для рамы;
• трубы для рукоятки.

Необходимый инструмент:

• сварочный аппарат;
• токарный станок;
• электролобзик;
• углошлифовальная машина (УШМ);
• плоскогубцы;
• гаечные ключи.

Этапы работ:

• Изготовить шнек и ковш (подробнее см. ниже).
• Сварить раму из стального уголка или стальных труб.
• Смонтировать на раме полозья из пластика или деревянного бруса. Для простоты сборки в предлагаемой модели нет колес.
• Закрепить на раме платформу и установить на нее двигатель (при необходимости конструкцию можно сделать съемной — если в летнее время двигатель будет использоваться на другой технике).
• Смонтировать шнек вместе с ковшом на раме. С другой стороны установить рукоятки для управления.
• Установить патрубок для выброса снега.
• Соединить вал двигателя с валом шнека при помощи цепной или ременной передачи. Готово — осталось только покрасить!

Делаем шнек для снегоуборщика

Изготовить шнек для снегоуборщика своими руками довольно трудно, так как деталь имеет сложную конструкцию. Поэтому рассмотрим процесс отдельно.

Технология изготовления шнека:

• Возьмите полотно листовой стали (2 мм), выкройте из него 4 диска.
• Разрежьте заготовки пополам и согните в спираль.
• Первую часть (4 полудиска) приварите к одной стороне трубы, валу конструкции (поддерживая спиральную форму).
• Повторите процесс на противоположной стороне.
• По обе стороны трубы монтируем цапфы (на подшипниках). Можно использовать подшипники №203.
• Сварите корпус из приготовленных заготовок, либо соедините заклёпками.
• Собираем раму для конструкции (свариваем три стороны рамы).
• В верхней части монтируем трубу для выброса снега (можно использовать трубу ПВХ или сделать свой вариант из оцинковки). Фиксируем её к корпусу саморезами.

Как сделать снегоуборщик на мотоблок

Если у вас есть мотоблок или садовый трактор, половина дела сделана: можно изготовить снегоуборщик в виде навесного оборудования.

Чтобы сделать снегоуборщик на мотоблок своими руками, следует выполнить несколько этапов работ. Вам следует:

• Из стального или дюралевого листа сделать шнек с лопастями (можно использовать готовый от неработающей сельхозтехники).
• Из листового материала сварить короб (ковш) для шнека. Нижние края нужно загнуть наподобие полозьев, чтобы ковш лучше скользил по снегу.
• На вал диаметром от 50 мм наварить захват из 2-х пластин.
• К захвату приварить шнек.
• По бокам короба закрепить в стаканах подшипники для вращения вала.
• Позади захвата прорезать отверстие и прикрепить к нему вертикальный патрубок для отбрасывания снега (можно взять готовую трубу или согнуть желоб из листовой жести).
• Установить звездочку и соединить навесной снегоуборщик с мотоблоком при помощи цепной передачи.

Самодельный роторный снегоуборщик «Вьюга»

Проще всего сделать роторный снегоуборщик своими руками, руководствуясь поэтапным, детальным планом, описанным в журнале «Моделист-конструктор».

Название этого снегоуборщика связано с его конструктивной схожестью с профессиональной моделью «Вьюга».

Материалы и запчасти:

• Бензо- или электродвигатель;
• Бензобак;
• Трос с дроссельной заслонкой;
• Двухмиллиметровая листовая сталь для ротора и лопаток;
• Более тонкие листы (сталь, алюминий) для корпуса.

Этапы работы:

• Изготовьте ротор на токарном станке (модель похожа на стальной диск диметром 29 мм и толщиной 2 мм).
• Соединяем диск со ступицей с помощью двух болтов. К готовой конструкции крепим 5 лопастей. (Для увеличения прочности укрепите их с обратной стороны дополнительными рёбрами жёсткости).

• Для улучшенного охлаждения двигателя разместите головку цилиндра под углом в 90 градусов. Защитите вентилятор паяным кожухом.
• Поместите вал на четырех шарикоподшипниках на корпус ротора. Используйте: стальное прижимное кольцо и болты.
• Корпус ротора прижмите к раме с помощью скобы (скоба должна частично захватывать прижимное кольцо).

Вес получившейся конструкции не превышает 12 кг. Дальность отброса снега - около 8 метров.

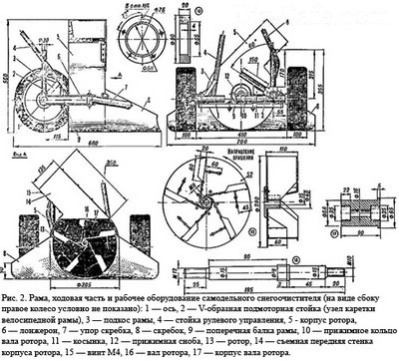

Рис. 2. Рама и ходовая часть самодельного снегоуборщика "Вьюга"	Рис. 3. Установка вентилятора роторного снегоуборщика "Вьюга"

Самодельный электрический снегоуборщик – особенности конструирования

Если вы решили сделать электрический снегоуборщик своими руками, то следует учесть ряд важных деталей, чтобы все получилось.

• За основу можно взять не только отдельные электродвигатели, но и болгарки, перфораторы и дрели.
• Мощность – от 1,6 кВт. Если вы не планируете разгребать квадратные километры наледи, будет достаточно электродвигателя до 2 кВт. Он справится с легким, недавно выпавшим снегом и позволит откинуть его на 3-4 м.
• Продумайте способ понижения оборотов двигателя, передающихся на шнек, используйте шкивы и ремень. У электродвигателя болгарки на 1,6 кВт, к примеру, 6000 об/мин – для работы снегоуборщика нужно как минимум в 3 раза меньше.
• Оптимальная мощность – 2,2 кВт, которые раскрутят вал-отбрасыватель до 2-2,5 тысяч оборотов. Некоторые мастера советуют рассчитывать мощность двигателя из расчёта 1кВт на 15 см рабочей поверхности.
• Создавая снегоуборщик с электродвигателем своими руками, обязательно защитите силовой агрегат от воды и снега. Электродвигатель должен располагаться выше зоны уборки и быть укрыт от вылетающих из-под шнека снежных комьев.
• Обратите особое внимание на провода – для мощного двигателя подбирайте толстые провода с морозостойкой изоляцией. Специальные модели выдержат холода до -60°C.

Фото 4 - самодельный электрический снегоуборщик	Фото 5 - снегоуборщик с электродвигателем, сделанный своими руками

Таким образом, при наличии времени, необходимых навыков и инструмента, вы можете сделать снегоуборочную машину того или иного типа своими руками. Тем более, что в сети полно примеров конструкций и схем.
